輸油管道加密樁標識，通信標石廠家

發布時間：2019-08-07 作者：金能電力 來源：金能電力 點擊:

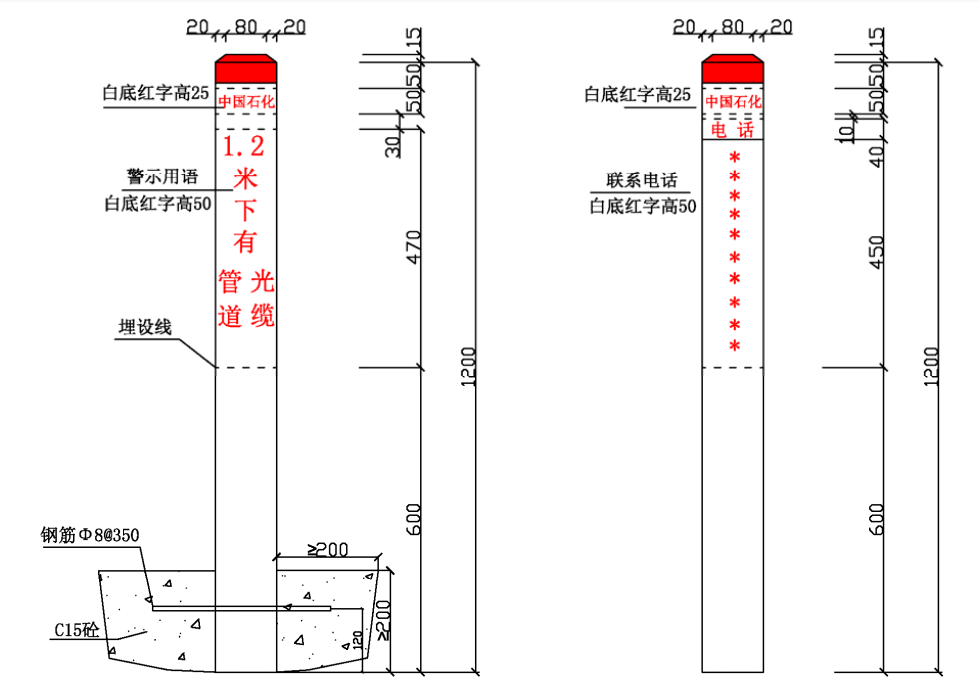

加密樁/通信標石設計圖

加密樁和通信標石，地面高度為 600mm。材質宜采用復合材料（樹脂+高強度玻璃纖維）。

說明：1.尺寸以毫米計。2. 加密樁/標石斷面為方形，側面白色，頂部紅色。3. 加密樁/標石由專業廠家采用復合材料（樹脂+高強度玻璃纖維）制作。4. 加密樁/標石安裝方式為直埋，標石周圍 0.2m 范圍內現澆C15 混凝土穩定。

加密樁/通信標石設置原則

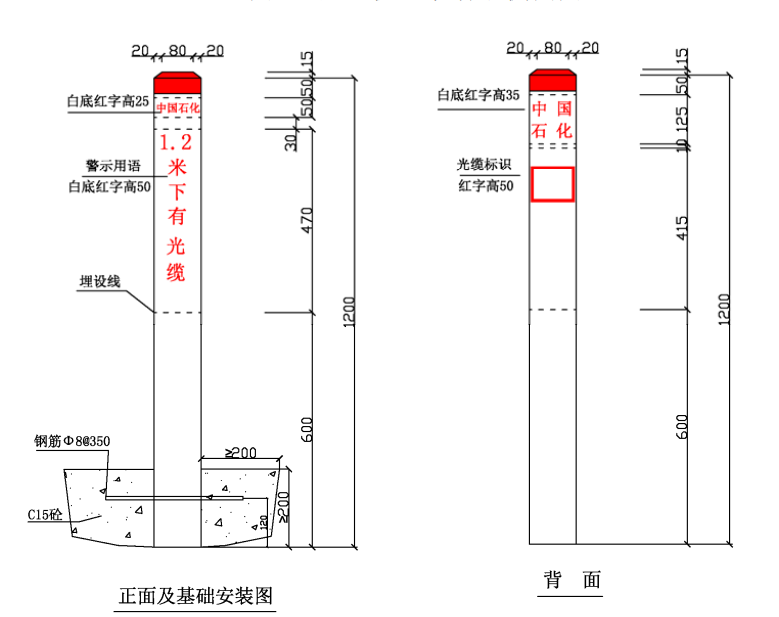

與線路同溝敷設時，線路加密樁與通信標石合用，其標識為圖 5-1 和圖 5-2；當光纜單獨設置時，其標識見圖 5-3 和圖 5-4。

線路加密樁設置間距在城區、高風險、高后果區不大于 50 米，野外不大于 100 米，在野外植被茂密處可增加地面高度。

加密樁/通信標石文字標識

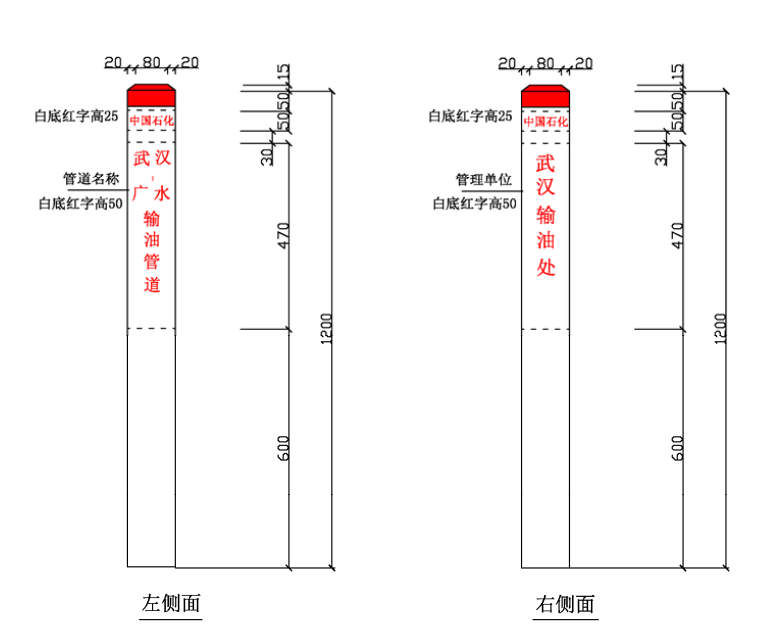

⑴ 加密樁/通信標識均標注中國石化名稱、管道名稱、警示用語、管理單位和聯系電話。

⑵ 設置的同類標記形式與內容應保持一致。設置在少數民族地區的警示牌，其標記內容應增加該民族文字的警示用語。

加密樁/通信標石復合材料樁體及印刷要求

A.1 符合材料樁體尺寸

加密樁/通信標石尺寸及偏差

高強度玻璃鋼復合材料方管，尺寸為 120×1200×4.5mm，設計圖紙見下圖。允許偏差為：長度 1200±5mm，壁厚 4.5±0.1mm，外徑 120±1mm，內徑 111±0.7mm。

加密樁/通信標石復合材料選用

采用高強度玻璃鋼復合材料，不得采用 PVC 等易老化材料。

采用拉擠成型工藝。是指將浸漬樹脂膠液的連續玻璃纖維紗和氈等，在牽引力的作用下，通過擠壓模具成型、固化，連續不斷地生產長度不限的玻璃鋼型材。

樹脂采用鄰苯型聚氨酯樹脂，加強纖維采用高強度玻璃纖維無堿紗，中堿氈或無堿氈。

氫氧化鋁作為填料，在本產品中占 5%。其作用主要作為阻燃劑。

添加抗老化和抗紫外線劑，以確保樁體在野外自然條件下，使用壽命大于 20 年。

加密樁/通信標石印刷字體

可采用絲網印刷、UV印刷、雕刻等方式。

印刷字體須清晰，美觀。

字體顏色為紅色，須保持在室外自然日照情況下至少 8 年不褪色。

加密樁/通信標石復合材料主材的檢驗項目

無特定標準，參考 JC/T1026-2007 玻璃纖維增強熱固性，樹脂承載型格柵，耐腐分級 工業級防腐，阻燃性能高阻燃、氧指數 〉40，彎曲強度 ≥230MPa，拉伸強度 ≥230MPa，沖擊韌性 ≥260KJ/m2，熱變形溫度耐高溫≥140℃；耐≤-40℃。樹脂含量 ≥35%，抗老化 ≥20 年。
